MAX. WORKING PRESSURE 0.98MPa(10k)

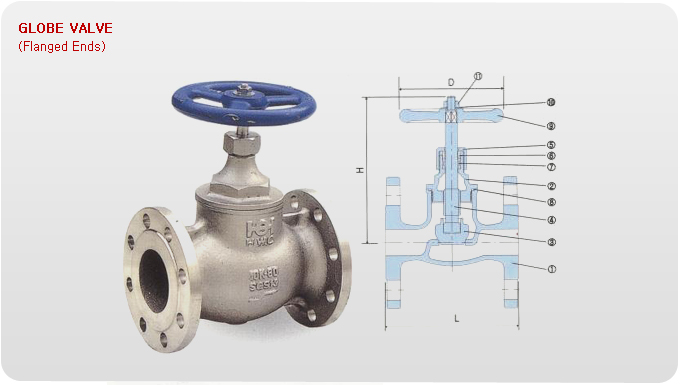

No. PART NAME VALEV MATERIAL
1    BODY SCS13 SCS14 SCS16
2    BONNET SCS13 SCS14 SCS16
3    DISC SCS13 SCS14 SCS16
4    STEM SUS304 SUS316 SUS316L
5    GLAND NUT SUS304 SUS316 SUS316L
6    GLAND   SCS13
7    PACKING   TEFLON(PTFE)
8    GASKET   TEFLON(PTFE)
9    HANDLE   FCD45
10    WASHER   SUS304
11    HANDLE NUT   SUS304

DIMENSIONS (mm)
SIZE 15A 20A 25A 32A 40A 50A 65A 80A 100A
L 108 117 127 140 165 203 216 241 292
H 110 113 139 148 169 185 220 243 308
D 63 63 100 100 125 140 160 180 200
